| 型號 | 155-6標準型 | |
| 訂貨號 | P7 155-6AA01-0BN0 | |

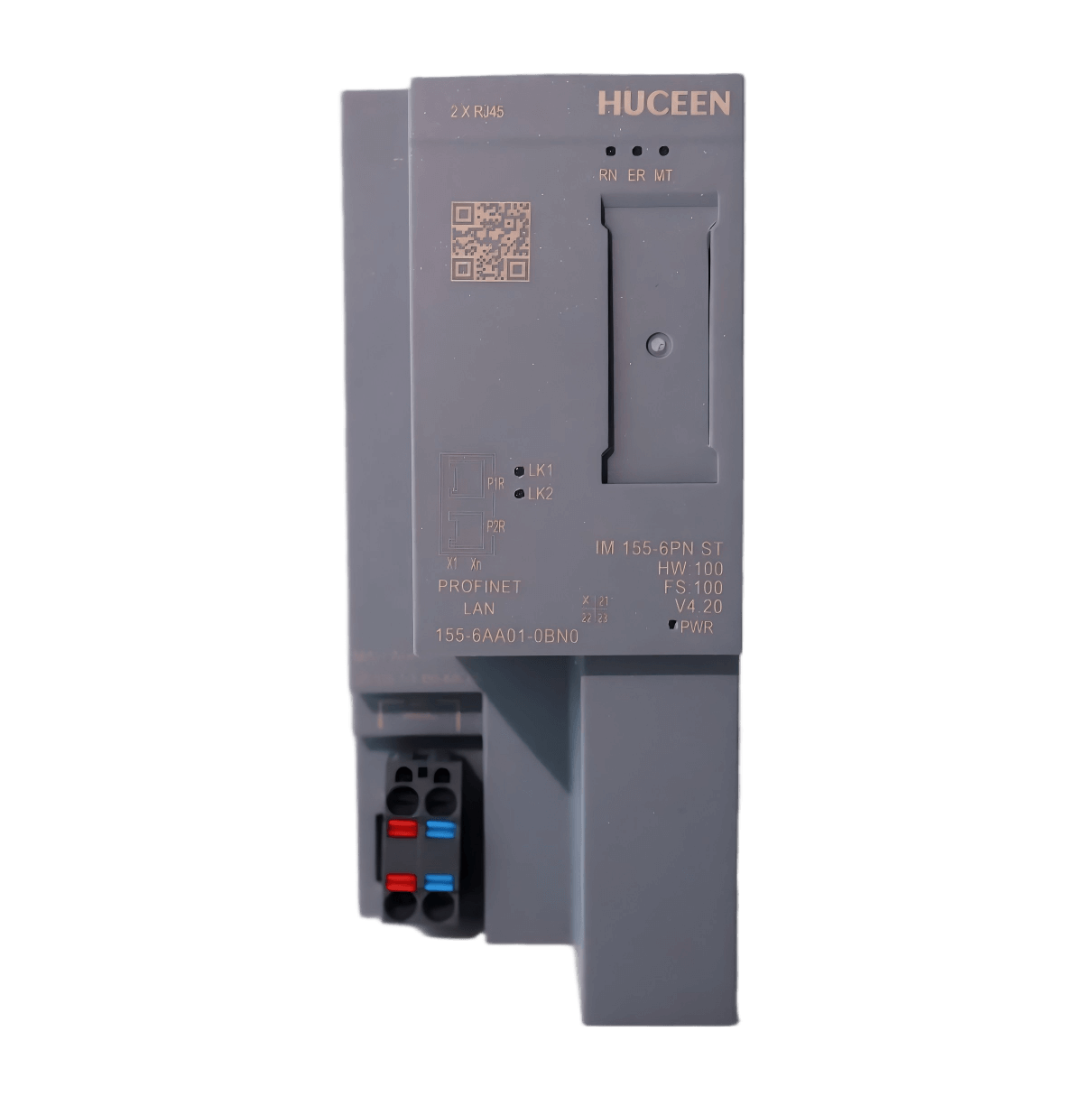

| 產品描述 | IM155-6 PN ST 接口模塊 集成 2個RJ45接口 | |

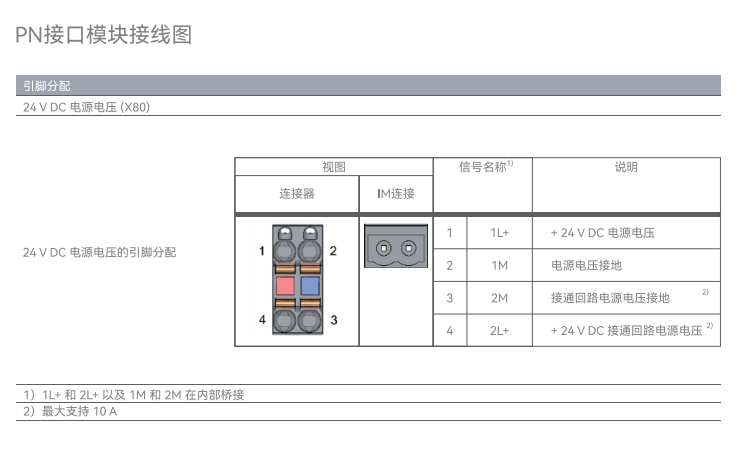

| 常規規范 | 供電電壓: | 額定值 (DC)：24 V 允許下限 (DC)：19.2 V 允許上限 (DC):28.8 V |
| 極性反接保護 | √ | |
| 功耗,典型值 | 4.5 W | |
| 耗用電流最大值 | 550 mA | |
| 背板總線最大功率 | 4.5 W | |
| PROFINET 接口數量 | 1; 2 個端口（交換機） | |
| PROFINET 接口類型 | 2 * RJ45 |
| 使用環境 | ||
| .STEP 7 TIA 端口，可組態 | V14 | |
| .STEP 7 可組態/ 已集成 | V5.5 SP4 以上 | |
| .STEP 7 組態型號 | 155-6AU01-0BN0 | |
| PROFINET 版本 GSD 版以上 | v2.3 / - | |
| 支持模塊數量: | 16 | |
| 模塊的地址空間 | 256 byte最大 | |
| 站點的地址空間 | 512 byte最大 | |
| Profisafe 故障安全: | \ |
| PROFlNET 標準 | ||
| RT： | 支持 | |
| IRT: | \ | |
| PROFlNET 共享設備 | \ | |
| 支持PN總線最快掃描周期 | 8ms | |
| 環網冗余（MRP） | 支持 | |
| 診斷功能 | 支持 | |
| 狀態顯示 | 支持 | |
| 報警 | 支持 | |
| 診斷功能 | 支持 | |
| 中斷 | 支持 | |
狀態顯示: ? RUN LED ? ERROR LED ? MAINT LED ? 電源電壓監控 (PWR-LED) ? LINK TX/RX 連接顯示 | 是; 綠色 LED 是; 紅色 LED 是; 黃色 LED 是; 綠色 PWR-LED 是; 2 個綠色的 Link LED | |
| 運行中的環境溫度： | ? 水平安裝，最小值：-30℃ ? 水平安裝，最大值：60℃ ? 垂直安裝，最小值：-30℃ ? 垂直安裝，最大值：50 | |
| 最大海拔安裝高度 | 5 000 m | |
| 重量 | 147 g | |
| 尺寸 W ×H ×D (mm ): | 50 × 117 ×74 |
