SMART CPU與ET08 PPI通信

說明：

ET08自帶以太網接口，可用來上下載程序、與其他PLC進行S7以太網通信。

工作方式：

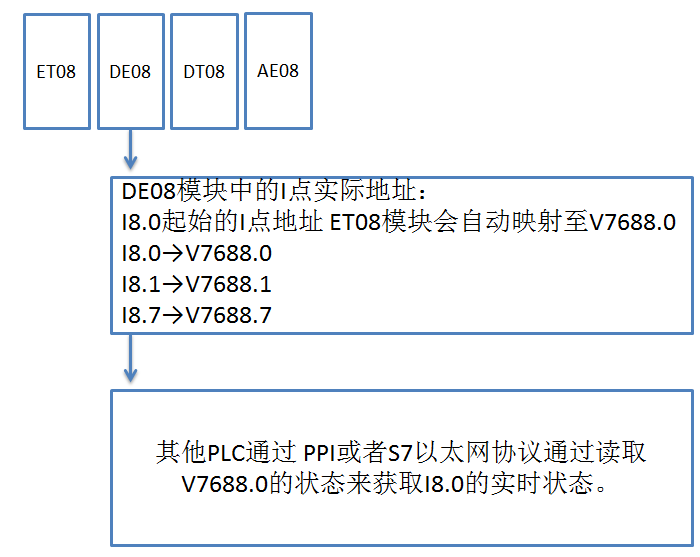

ET08接口模塊在應用模式下通過PPI協議，與遠程PLC（200CPU/200 SMART CPU）通信，可以把接口模塊后擴展模塊的I/O數據映射到遠程PLC對應的V區。用戶通過查看遠程PLC的V區數據可以得到接口模塊后擴展的I/O模塊的數據以及接口模塊和接口模塊后的擴展I/O模塊的工作狀態。

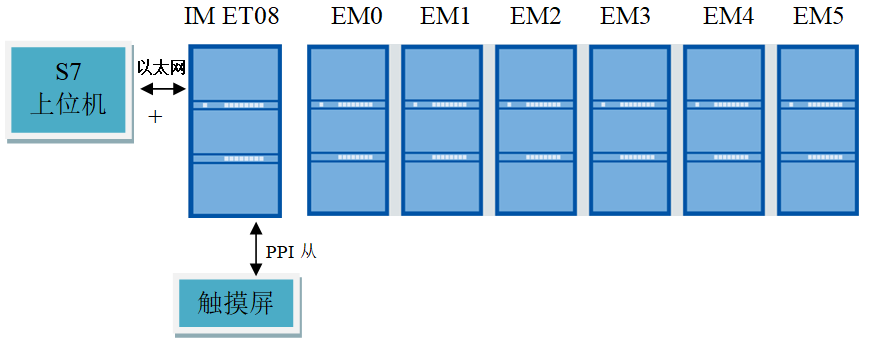

ET08接口模塊在配置模式下通過PPI從接口或以太網S7協議可以直接讀取V區數據的方式讀取接口模塊和擴展I/O模塊的工作狀態及I/O數據，此模式下接口模塊等同一個不支持PLC用戶程序的SMART ST20 CPU。

以上兩種模式下V區地址使用相同映射地址。

ET08本體IO點數：

ET08接口模塊本體具有4點數字量輸入和4點數字量輸出功能，4點數字量輸入濾波時間由硬件決定，即STEP 7-MicroWIN SMART系統塊里的濾波時間設置無效。

ET08 I/O模塊擴展功能：

ET08接口模塊最多只支持6個H7 Smart系列AI, AO, DI, DO的擴展模塊。

ET8模式配置開關：

應用模式，模式配置開關為ON，ET08接口模塊所有通訊接口只作為遠程PLC的通訊擴展口。包括PPI，以太網的所有讀寫，上傳下載功能等都是直接操作與之連接的遠程PLC。此模式用于PPI主站模式與遠程PLC連接的正常工作模式。

配置模式，模式配置開關為OFF，ET08接口模塊所有通訊接口均操作接口模塊本身資源。此時，只有 PPI從和以太網接口能與接口模塊通訊，且不支持PLC邏輯控制程序。此模式支持接口模塊的參數配置和上下載功能。

注意：該功能切換只在上電時檢測，如果改變狀態請重新上電！

操作流程

一、ET08配置

1.1 先將ET08基站所需要擴展的模塊安裝并接線完成，并通電。

1.2 將ET08上端的撥碼開關撥至OFF（配置模式）

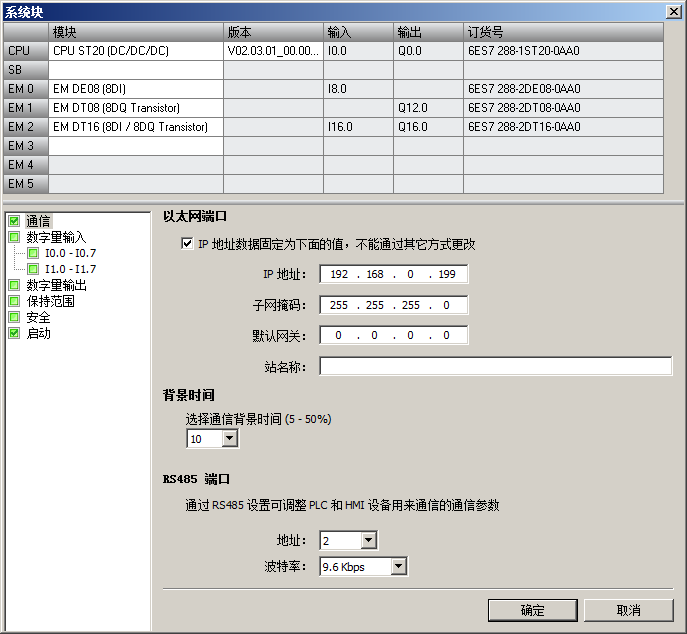

1.3 在STEP 7-MicroWIN SMART軟件中，系統塊中組態以下配置。

注：CPU配置為ST20（ET08），之后的8個模塊按照ET08后面實際安裝的模塊型號而選擇。

如下圖：ET08后面分別組態：DE08、DT08、DT16三個模塊，ET08的IP地址為192.168.0.199

1.4 將上一步中組態的程序下載到ET08中既完成配置。

注：ET08中所下載的程序中只能對系統塊中的模塊配置以及IP地址進行修改其余不能修改。

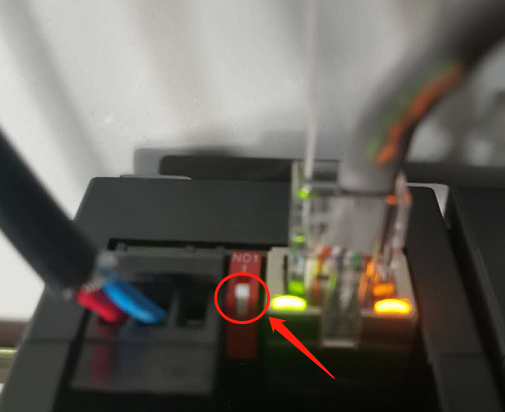

1.5 撥碼開關打到ON（應用模式）

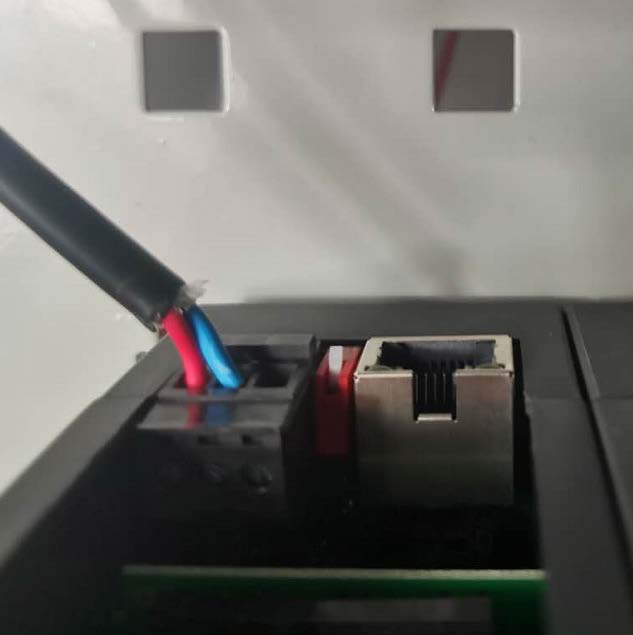

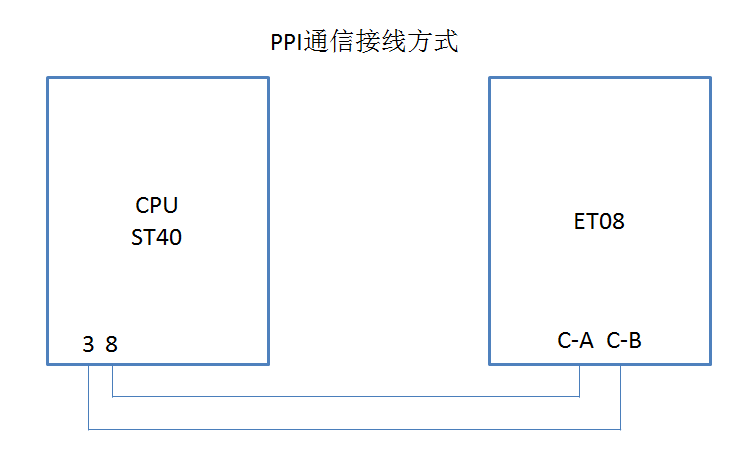

1.6  ST40 CPU連接到ET08接線方式如下圖

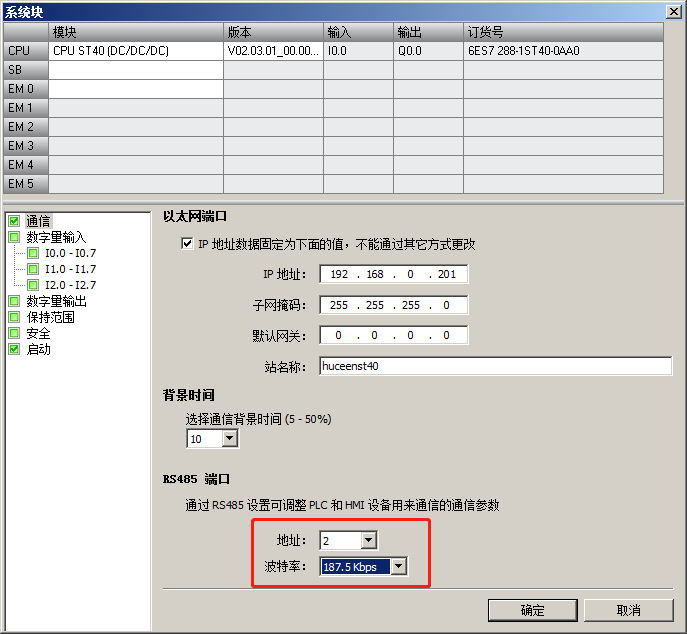

二、 在ST40 CPU中 系統塊中 RS485端口波特率設置為“187.5Kbps”，然后將系統塊下載至PLC中，完成所有配置。

三、狀態指示燈

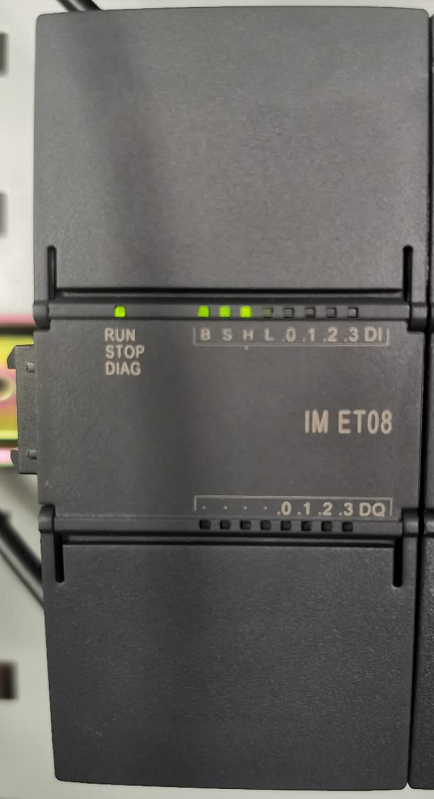

ET08模塊指示燈說明

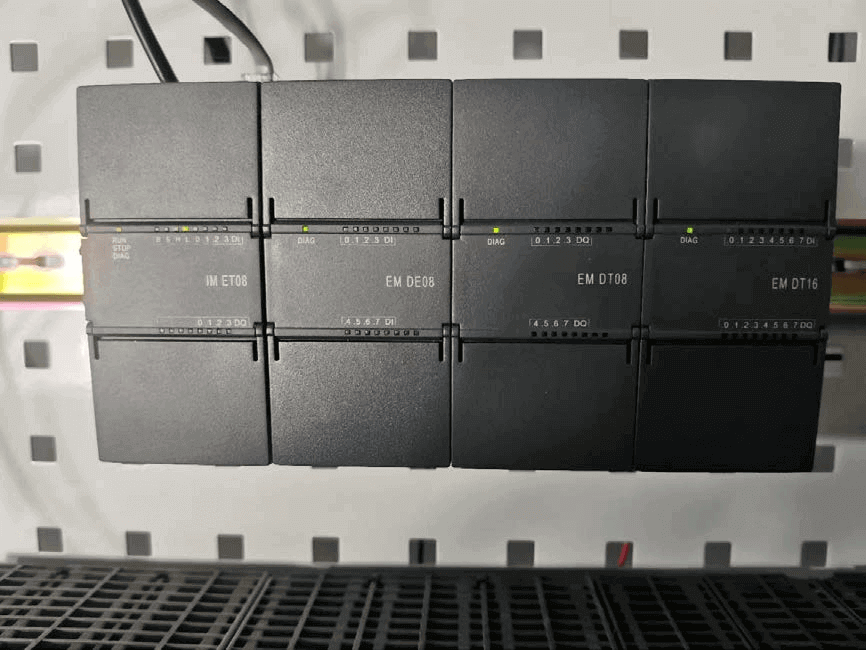

連接成功以后指示燈如下圖

測試

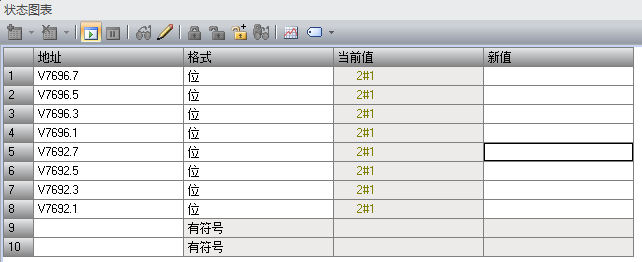

監控 ST40中程序，并分別向DT08與DT16中映射的V區地址交替寫入“1”

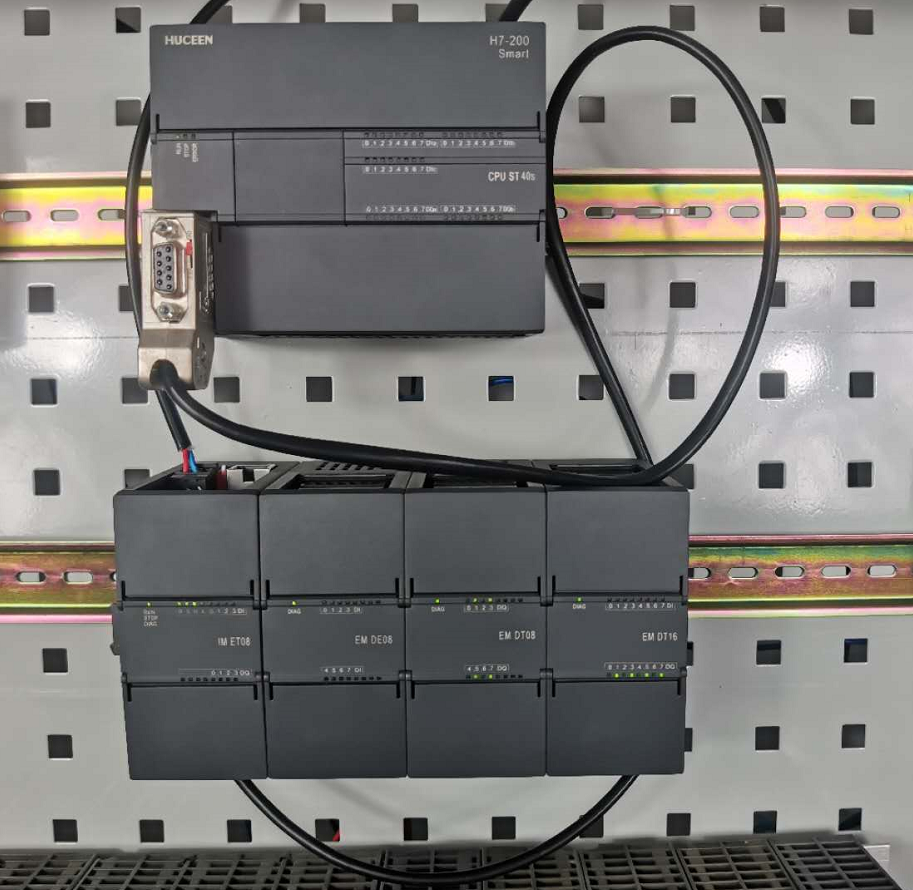

PLC實際照片

I/O數據區定義

存儲區大小與地址區間如下：

表2-1

數字量輸出區

表2.1-1

模擬量輸出區

表2.2-1

數字量輸入?yún)^(qū)

表2.3-1

模擬量輸入?yún)^(qū)

表2.4-1
