【H7-200SmartPlC】 ModbusTCP通信-客戶端

什么是ModbusTCP

MODBUS/TCP是簡單的、中立廠商的用于管理和控制自動化設備的MODBUS系列通訊協議的派生產品，顯而易見，它覆蓋了使用TCP/IP協議的“Intranet”和“Internet”環境中MODBUS報文的用途。協議的最通用用途是為諸如PLC’s，I/O模塊，以及連接其它簡單域總線或I/O模塊的網關服務的。

MODBUS/TCP 使MODBUS_RTU協議運行于以太網，MODBUS TCP使用TCP/IP和以太網在站點間傳送MODBUS報文，MODBUS TCP結合了以太網物理網絡和網絡標準TCP/IP以及以MODBUS作為應用協議標準的數據表示方法。MODBUS TCP通信報文被封裝于以太網TCP/IP數據包中。與傳統的串口方式，MODBUS TCP插入一個標準的MODBUS報文到TCP報文中，不再帶有數據校驗和地址。

STEP7-Micro/WIN SMART 從V2.4 版本開始，軟件中直接集成 Modbus TCP 庫指令，無需單獨安裝或者購買。安裝軟件后，Modbus TCP 指令位于 STEP7-Micro/WIN SMART 項目樹中“指令”文件夾的“庫”文件夾中。

指令分為客戶端和服務器兩種，目前指令版本為 V1.0。

匯辰目前200SmartPlC CPU客戶端指令會占用開放式用戶通信資源主動連接，最多5個；服務器指令會占用開放式用戶通信資源的被動連接資源，最多也是5個。

實際操作：

調用Modbus TCP Server---MBUS_SERVER塊，并按照下圖填寫引腳。

服務器的PLC信息：

CPU的IP地址 192.168.2.101

端口號 502

客戶端PLC信息  192.168.2.100

服務器PLC信息  192.168.2.101  端口號502

實際操作：

調用Modbus TCP Server---MBUS_SERVER塊，并按照下圖填寫引腳。

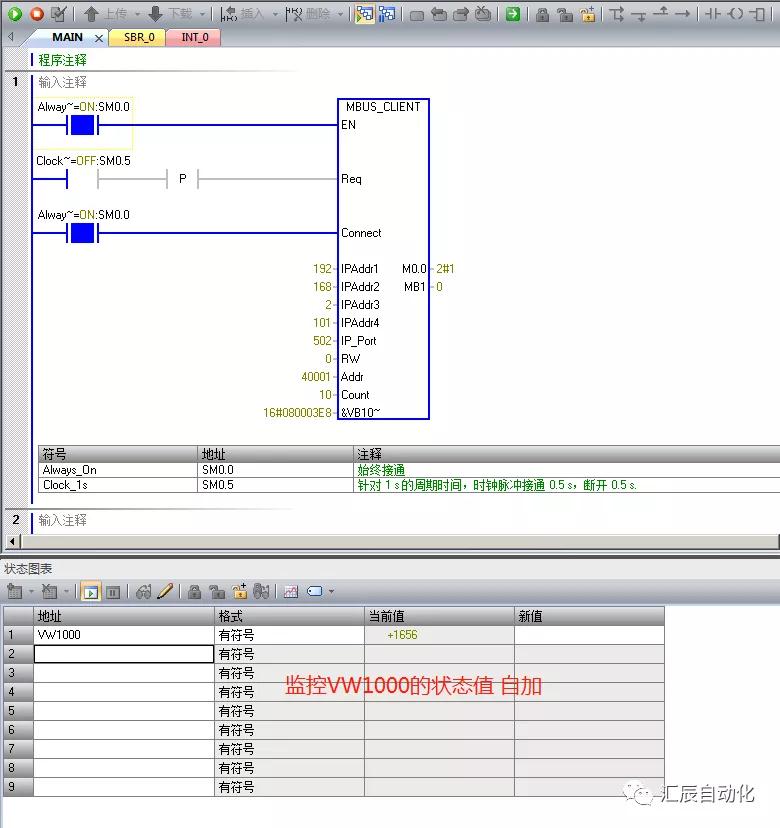

連接好兩個PLC網線 并監控從服務器PLC中讀取的VW1000變量，數字在自加
