【H7-Smart】以太網S7通信-向?qū)?/h1>

2024-08-09 Huceen

匯辰目前SMART CPU客戶端指令會占用開放式用戶通信資源主動連接，最多5個；服務器指令會占用開放式用戶通信資源的被動連接資源，最多也是5個。

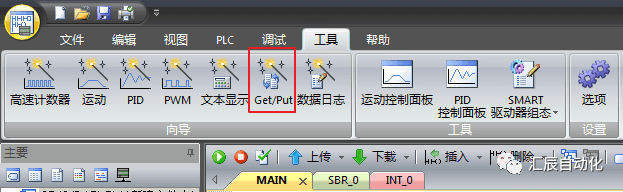

工具---Get/Put

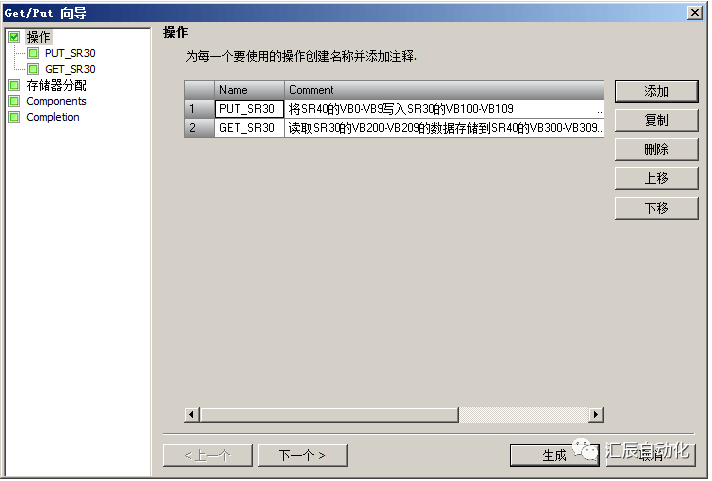

“添加”---兩個可連接數，一個寫入從站數據，一個讀取從站數據

主站寫入從站的程序：

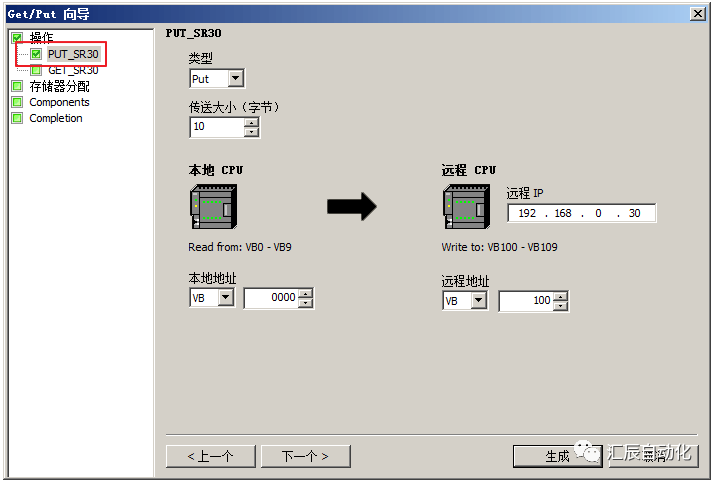

類型：PUT

傳送大?。?/span>10字節

本地地址：VB0

遠程CPU的IP：192.168.0.30

遠程地址：VB100

(將主站CPU的VB0-VB9寫入從站地址為192.168.0.30的VB100-VB109中)

主站讀取從站的程序：

類型：GET

傳送大?。?/span>10字節

本地地址：VB300

遠程CPU的IP：192.168.0.30

遠程地址：VB200

(讀取從站地址為192.168.0.30的VB200-VB209的數據存取到主站CPU的VB300-VB309中)

分配存儲器的地址

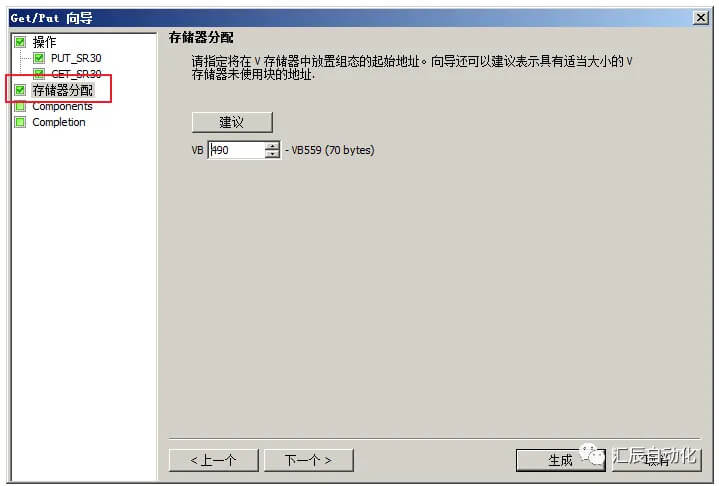

點擊“建議”按鈕向?qū)?huì)自動分配存儲器地址。需要確保程序中已經占用的地址、PUT/GET 向?qū)е惺褂玫耐ㄐ艆^(qū)域與不能存儲器分配的地址重復，否則將導致程序不能正常工作。

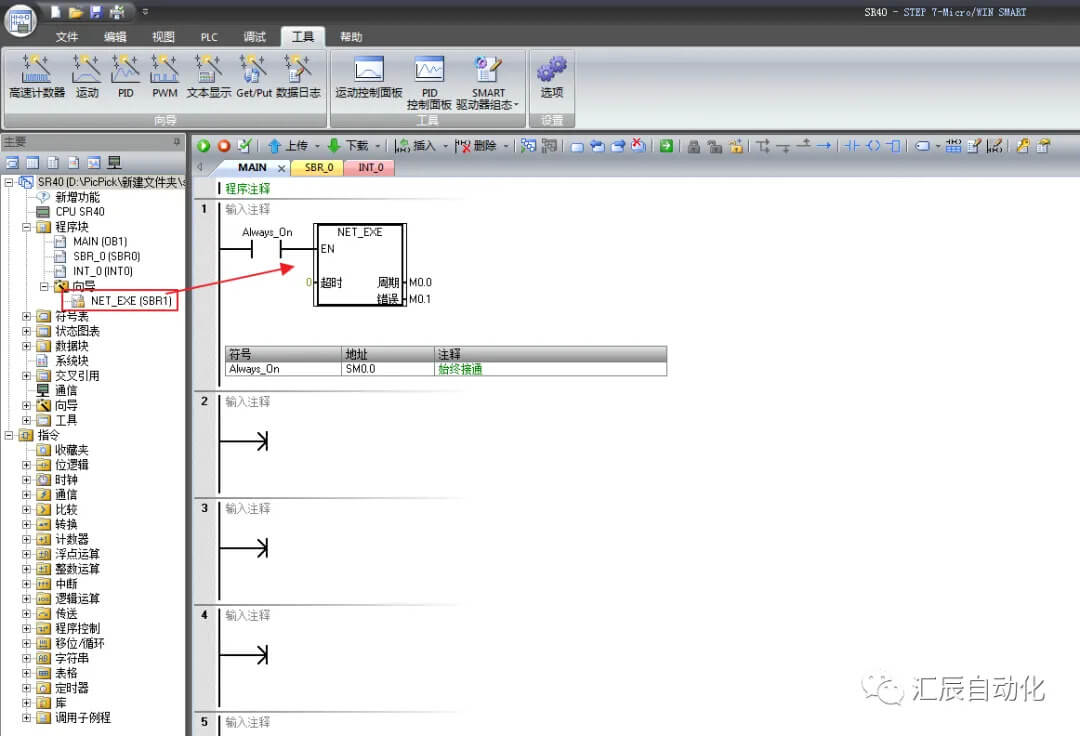

在主站CPU中調用生產的子程序，按照下圖填寫引腳

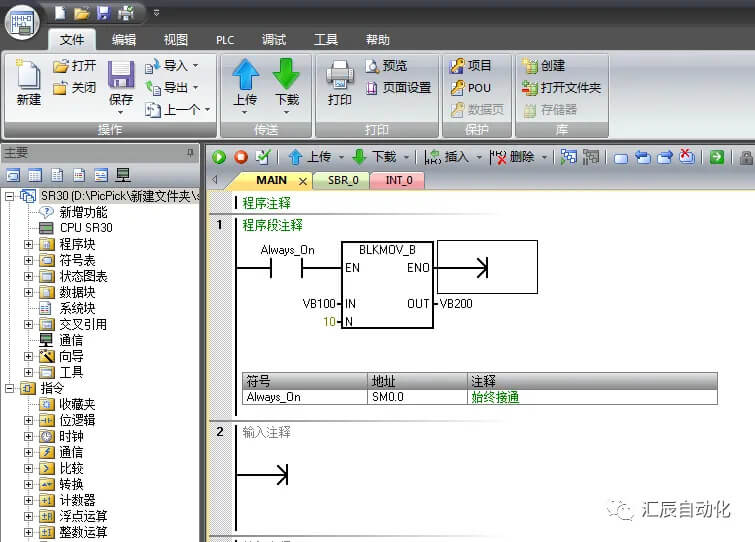

在從站程序中寫入如下程序

數據流向

（SR40_VB0）---以太網---（SR30_VB100）---BLKMOV---（SR_VB200）---（SR40_VB300）

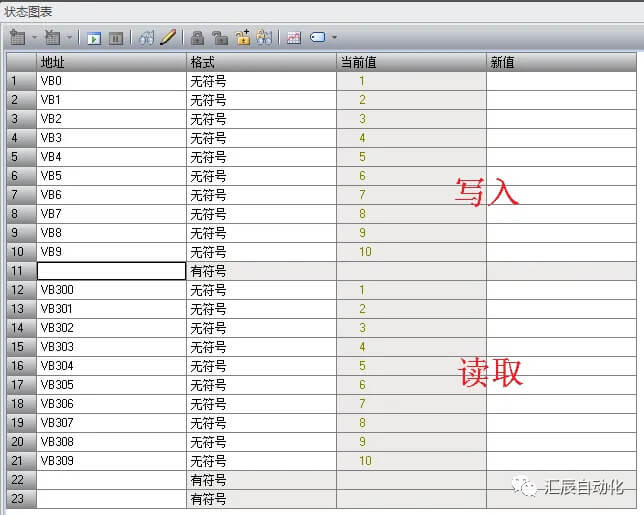

測試

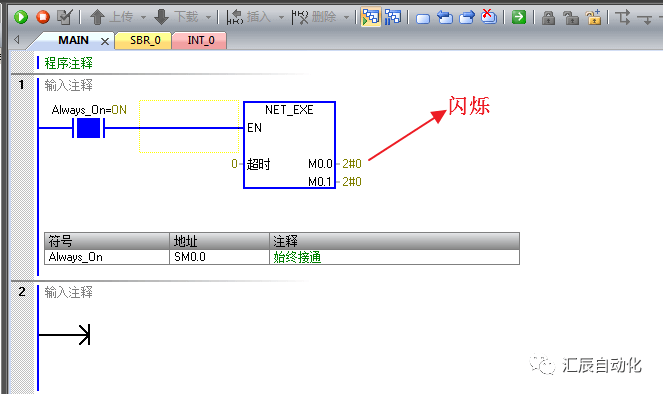

無錯誤時

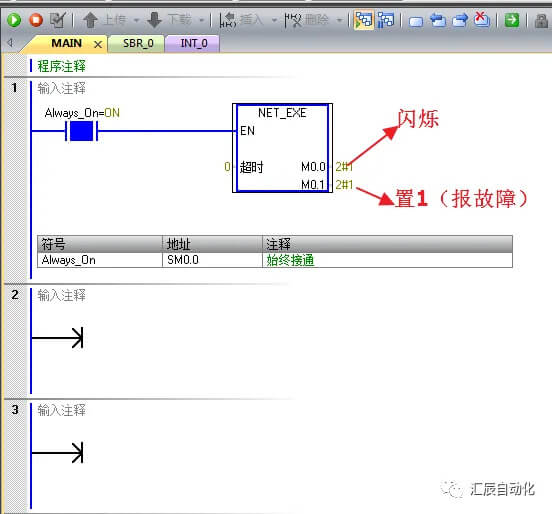

當網絡錯誤時
