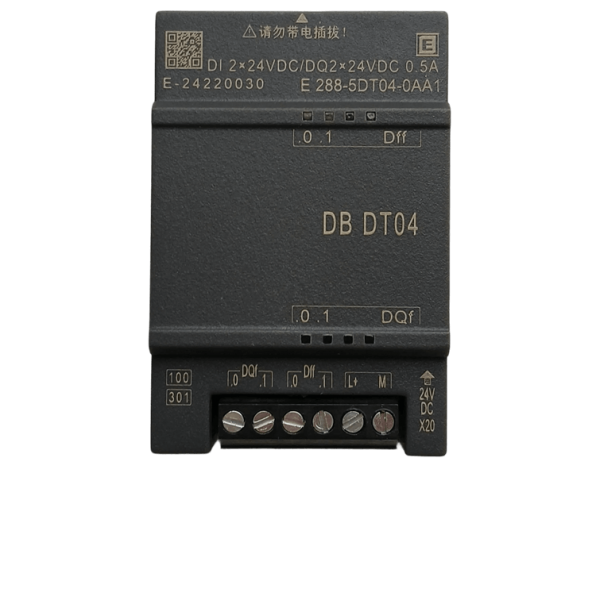

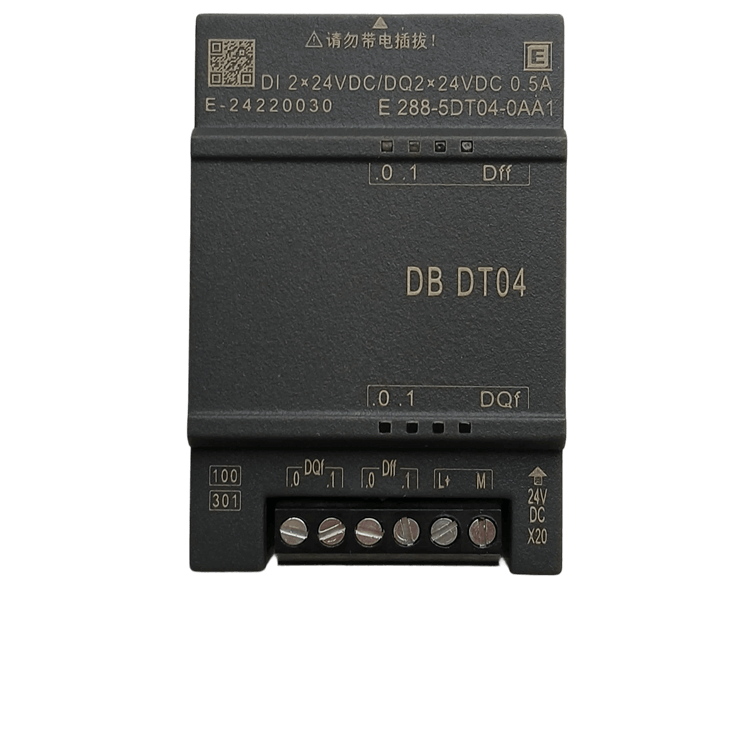

| 型號 | SB DT04 | |
| 訂貨號 | E 288-5DT04-0AA1 | |

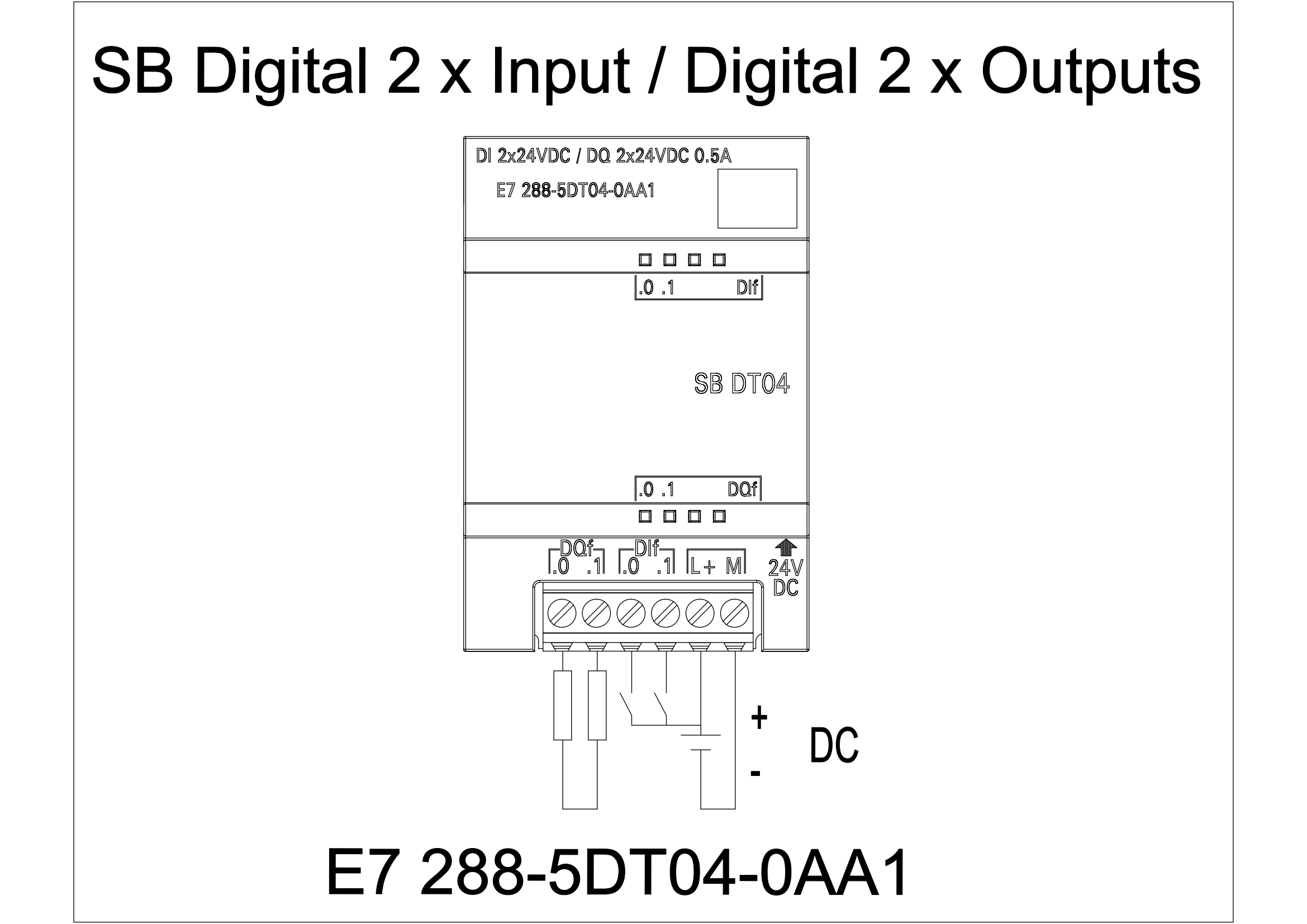

| 產品描述 | 數字量擴展信號板-2DI/2DO, 可支持E7/E5系列CPU 擴展 | |
| 常規 | 尺寸W×H×D | 35×52.2×16mm |
| 重量 | 18.1g | |
| 功耗 | 1.0W | |
| 電流消耗（SM總線） | 50mA | |
| 電流消耗（24V DC） | 所用每點輸入4mA |
| 數字量輸入 | ||
| 輸入點數 | 2 | |
| 類型 | 漏型（IEC 1類漏型） | |
| 額定電壓 | 4mA時24VDC，額定值 | |
| 允許的連續電壓 | 最大30VDC | |
| 浪涌電壓 | 35VDC，持續0.5s | |
| 邏輯1信號（最小） | 2.5mA時15VDC | |
| 邏輯0信號（最大） | 1mA時5V DC | |
| 隔離（現場側與邏輯側） | 500V AC，持續1min | |
| 隔離組 | 1 | |
| 濾波時間 | 0.2/0.4/0.8/1.6/3.2/6.4/12.8ms | |
| 同時接通的輸入數 | 2 | |
| 電纜長度 | 500m（屏蔽），300m（非屏蔽） | |
| 數字量輸出 | ||
| 輸出點數 | 2 | |
| 輸出類型 | 固態-MOSFET(源型） | |
| 電壓范圍 | 20.4~28.8V DC | |
| 最大電流時的邏輯1信號 | 最小20V DC | |
| 最大電流時的邏輯0信號 | 最大0.1V DC | |
| 每點的額定電流（最大） | 0.5A | |
| 燈負載 | 5W | |
| 通態觸點電阻 | 最大0.6Ω | |
| 每點的漏電流 | 最大10μA | |
| 浪涌電流 | 5A，最長尺寸100ms | |
| 過載保護 | 無 | |
| 隔離（現場側與邏輯側） | 500V AC，持續1min | |
| 隔離組 | 1 | |
| 每個公共端的電流 | 1A | |
| 電感鉗位電壓 | L+-48V，1W損耗 | |
| 開關延遲 | 開關到接通最長為0.2ms 接通到斷開最長為0.2ms | |
| STOP模式下的輸出狀態 | 上一個值或替換值（默認值為0） | |
| 同時接通的輸出數 | 2 | |
| 電纜長度（最大值） | 500m（屏蔽），150m（非屏蔽） | |
以太互聯 經濟便捷移動端監控
CPU本體標配以太網接口，集成強大的太網通信功能，用戶可以通過普通網線將程序下載到PLC中，方便快捷，并且支持以太S7 協議與ModbusTCP協議。
三軸脈沖 運動自如
CPU本體最多集成3路高速脈沖輸出，頻率達100Khz， 持PWM/PTO輸出模式以及多種運動模塊，可自由設置運動包絡。配以方便的向?qū)гO(shè)置功能，快速實現設備調速，定位等功能。
隱藏式加密，保護開發者
基于系統底層加密，保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后，程序下載至PLC即"隱藏"，且無法上傳，無法復制。
