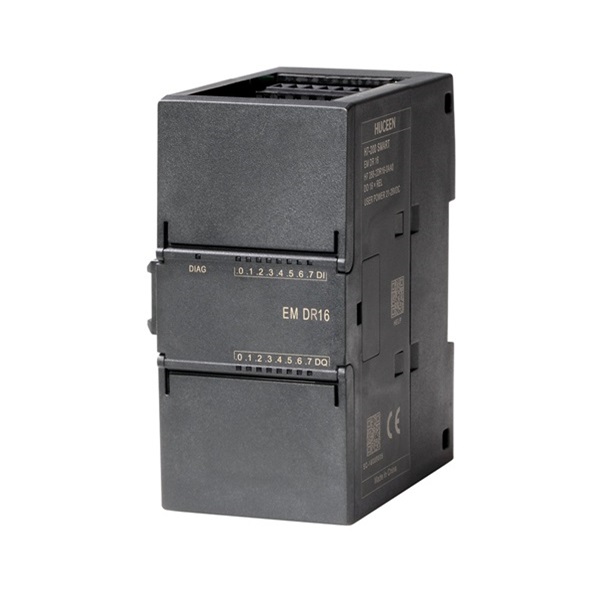

| 型號 | EM DR16 | |
| 訂貨號 | E 288-2DR16-0AA1 | |
| 產品描述 | 8點數字量輸入/8點數字量輸出 繼電器型 | |
| 常規規范 | 尺寸WxHxD（mm） | 47×100×81 |
| 功耗 | 5.5W | |
| 電流消耗（SM總線) | 145mA | |
| 電流消耗（24V DC) | 所用的每點輸入4mA,所用的每個繼電器線圈11mA |
| 數字輸入 | 輸入點數 | 8 |
| 輸入類型 | PNP/NPN(IEC 1漏型） | |
| 浪涌電壓（最大） | 35VDC,持續0.5s | |
| 邏輯1信號(最?。?/span> | 15VDC | |
| 邏輯0信號(最大） | 5VDC | |
| 光電隔離（現場側與邏輯側） | 500VAC,1min | |
| 隔離組 | 2 | |
| 濾波時間 | 0.2,0.4,0.8,1.6，3.2，6.4,12.8ms（可選擇，4個為一組） | |
| 同時接通的輸入數 | 8 | |
| 電纜長度(米） | 500M(屏蔽），150M（非屏蔽） |
| 數字輸出 | 輸出點數 | 8 |
| 類型 | 繼電器 | |
| 電壓范圍 | 5~30V DC或5~250V AC | |
| 浪涌電流（最大） | 觸點閉合時為7A | |
| 每點額定電流（最大） | 2.0A | |
| 通斷延遲 | 斷開到接通最長為50us,接通到斷開最長為200us | |
| 光電隔離（現場側與邏輯側） | 1500VAC，持續1min（線圈與觸點），無（線圈與邏輯側） | |
| 隔離組 | 2 | |
| STOP模式下的輸出狀態 | 上一個值或替換值（默認值為0） |
| 同時接通的輸入數 | 8 | |
| 55°時（水平） | 所有 | |
| 45°時（垂直） | 所有 |
| 電纜長度(米） | 屏蔽 | 500M |
| 非屏蔽 | 150M |
以太互聯 經濟便捷移動端監控
CPU本體標配以太網接口，集成強大的太網通信功能，用戶可以通過普通網線將程序下載到PLC中，方便快捷，并且支持以太S7 協議與ModbusTCP協議。
三軸脈沖 運動自如
CPU本體最多集成3路高速脈沖輸出，頻率達100Khz， 持PWM/PTO輸出模式以及多種運動模塊，可自由設置運動包絡。配以方便的向導設置功能，快速實現設備調速，定位等功能。
隱藏式加密，保護開發者
基于系統底層加密，保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后，程序下載至PLC即"隱藏"，且無法上傳，無法復制。
以太互聯 經濟便捷移動端監控
CPU本體標配以太網接口，集成強大的太網通信功能，用戶可以通過普通網線將程序下載到PLC中，方便快捷，并且支持以太S7 協議與ModbusTCP協議。
三軸脈沖 運動自如
CPU本體最多集成3路高速脈沖輸出，頻率達100Khz， 持PWM/PTO輸出模式以及多種運動模塊，可自由設置運動包絡。配以方便的向導設置功能，快速實現設備調速，定位等功能。
隱藏式加密，保護開發者
基于系統底層加密，保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后，程序下載至PLC即"隱藏"，且無法上傳，無法復制。
