匯辰E7 Smart PLC在前紡濾塵機組中的應用

引言

紡織藝流程主要包括：清梳、并條、粗紗、細紗、絡筒、織布等工序，紡織的材料一般有毛、棉、麻滌綸三種。在生產過程中會有大量飛花、纖維等細微粉塵殘留于機器和地面上，同時紡織設備在工作過程中容易堆積大量的粉塵，需要大量使用濾塵設備，及時吸除、收集生產過程中生產的落雜、塵屑等含塵纖維。以提高產品質量，降低車間含塵濃度，改善工人勞動環境。

項目介紹

前紡行業清花及梳棉工藝中，大量使用濾塵設備。老式濾塵設備占地面積大，濾塵效果不理想，采用時間繼電器控制，故障率也高。為此，本項目蜂窩式濾塵機組，控制器選用匯辰E7-200 SMART 系列PLC，實現了機組自動運行，大、小車定位準確，滿足了聯鎖、壓差及火警報警、機組自保護的要求，保證了清花、梳棉工藝系統穩定可靠運行。

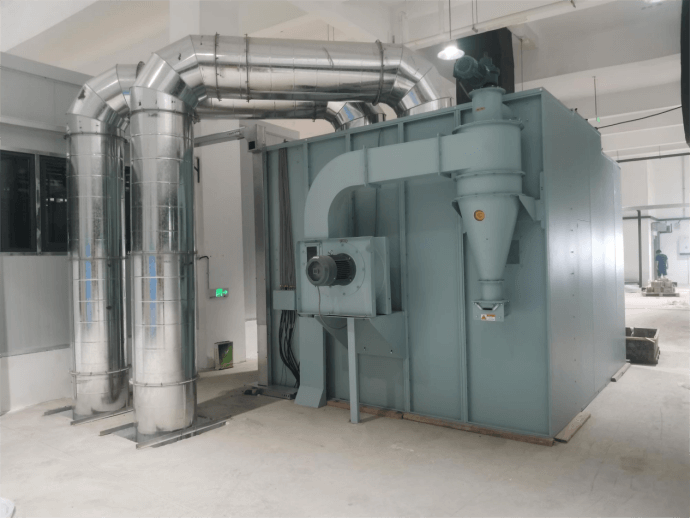

蜂窩式濾塵機組

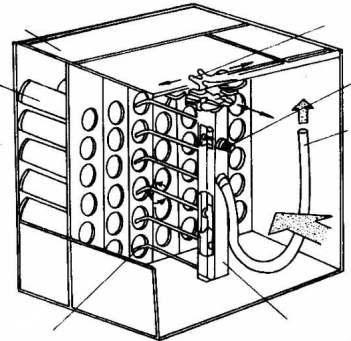

 蜂窩式濾塵機組內部結構

濾塵機組自動控制原理∶

①通過檢測安裝在大車導軌槽上的傳感器來確定大車的位置，從而確定集塵風機運行狀態;②通過檢測安裝在小車導軌槽上的定位傳感器，決定小車能耗制動;

③通過計算 PLC 內部計數器是否為設定值，決定集塵風機是否能耗制動;

④通過計算 PLC 內部集塵風機能耗制動時間繼電器是否為設定值，決定粉塵壓實器的動作并延時;

⑤通過檢測機組壓差信號，決定機組是否延時關機并報警;

⑥通過檢測機組進風口壓力傳感器信號，決定主風機變頻調速;

⑦通過檢測系統火警信號，決定機組是否立即關機并開啟警笛。

主要功能

       手動控制：操作員可以在柜門操作按鈕對機組內各單元設備進行單按鈕啟停;

       自動控制：按機組啟動按鈕，機組按程序穩定運行∶機組一級→機組二級→主風機。

       故障聯鎖：機組任何一個電機過載均會報警，當維護人員將報警排除后，報警消除，機組繼續運行。

       超時報警：為防止大、小車運行中卡死，控制系統設有大、小車超時報警系統。

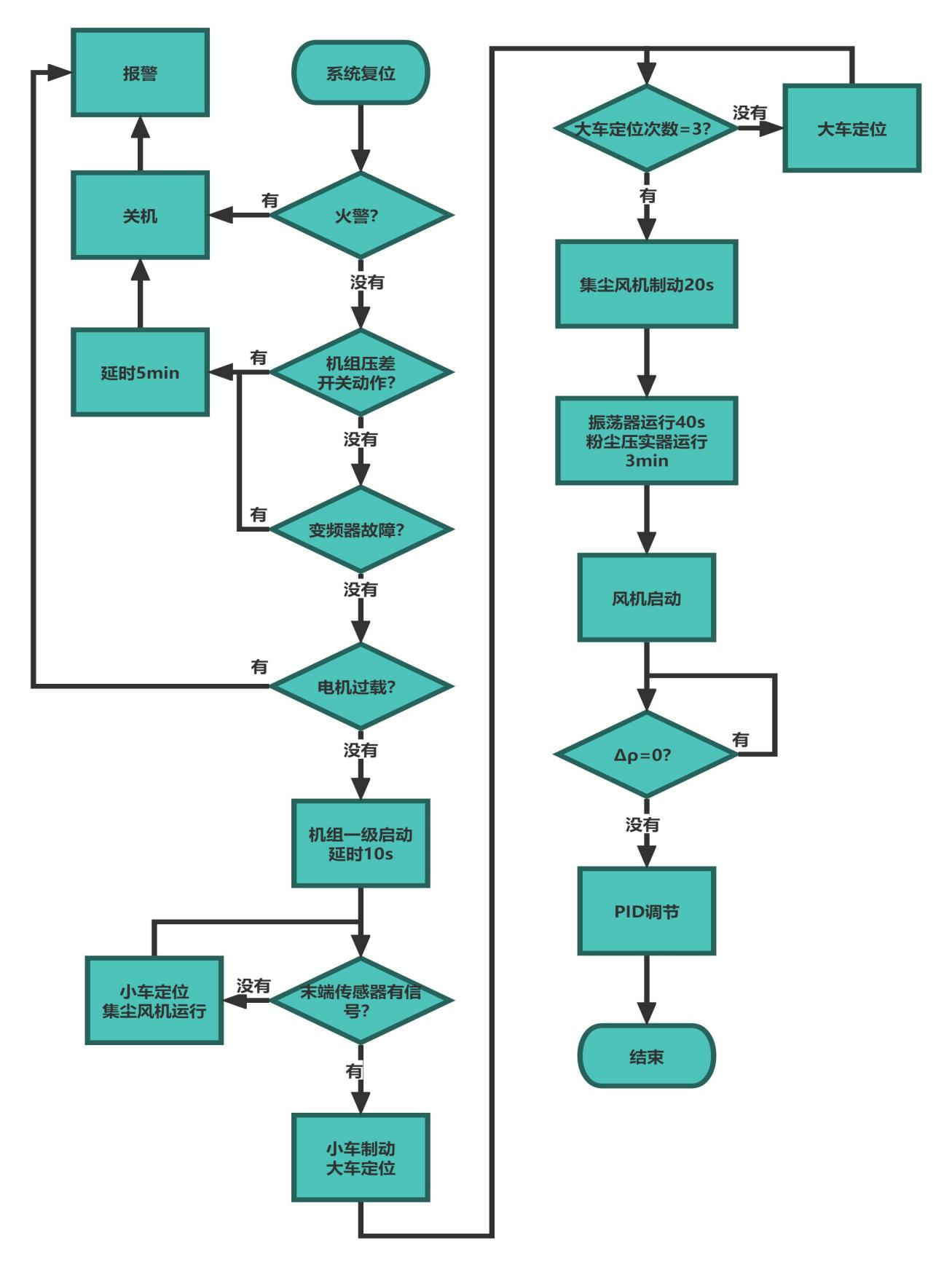

系統程序流程圖：

系統主要包含大、小車定位程序，機組壓差報警、延時關機程序，報警延時程序，變頻控制程序，火警關機、報警程序，小車、集塵風機能耗制動程序，粉塵壓實器、振蕩器間隙運行程序等。

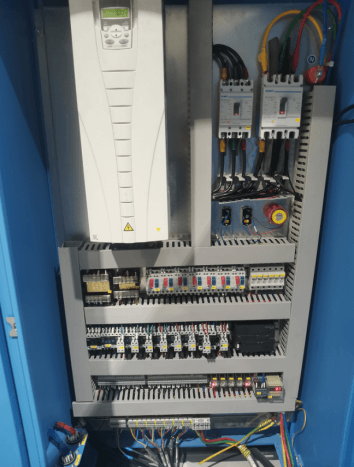

電氣柜

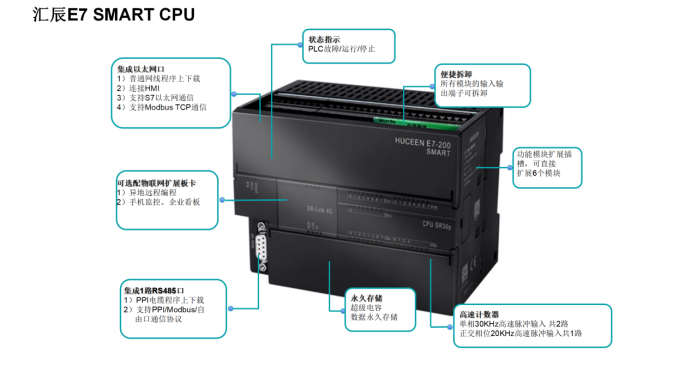

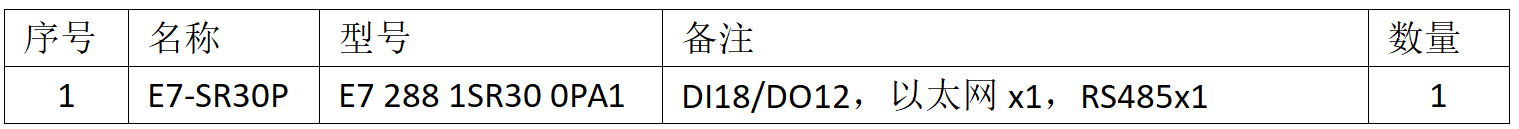

PLC控制系統配置：

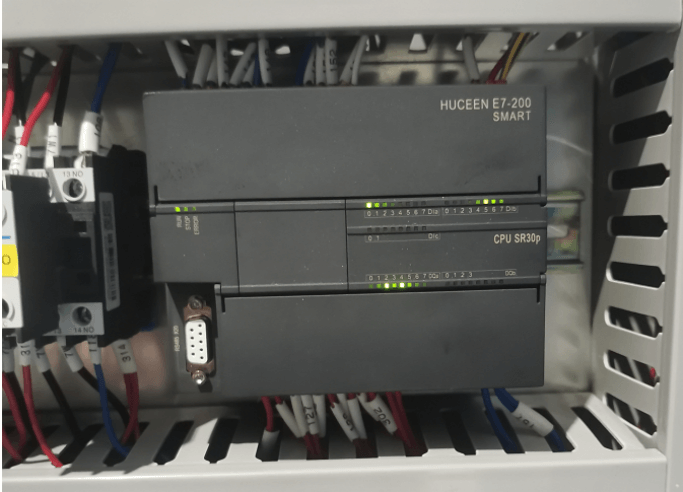

現場PLC

應用體會

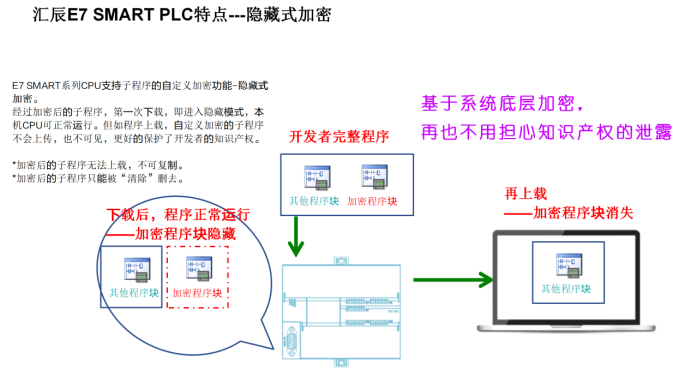

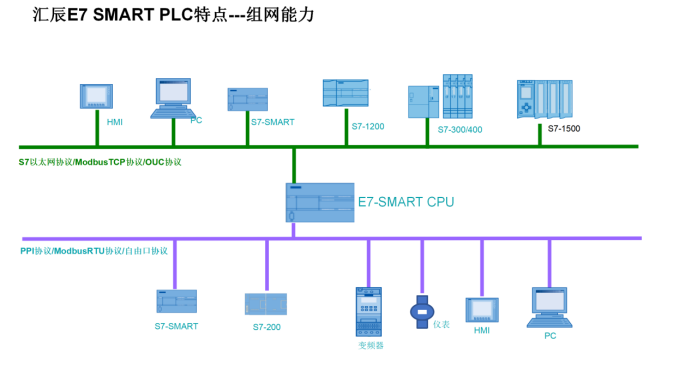

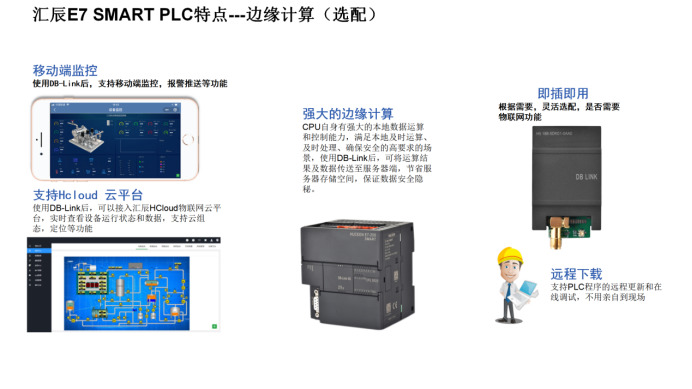

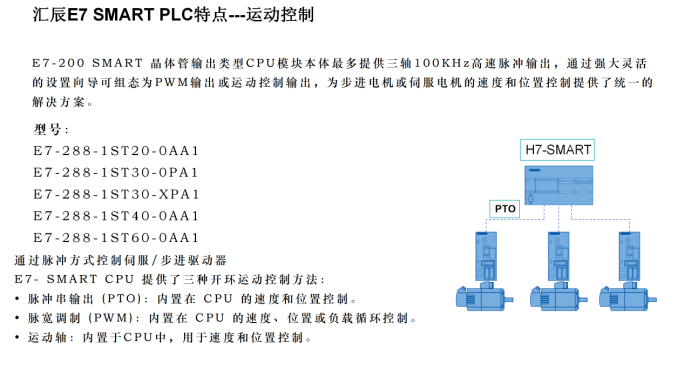

1.匯辰自動化解決方案，性能穩定，可靠！

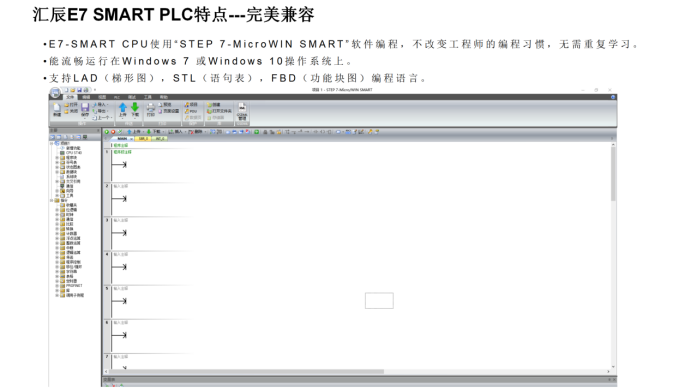

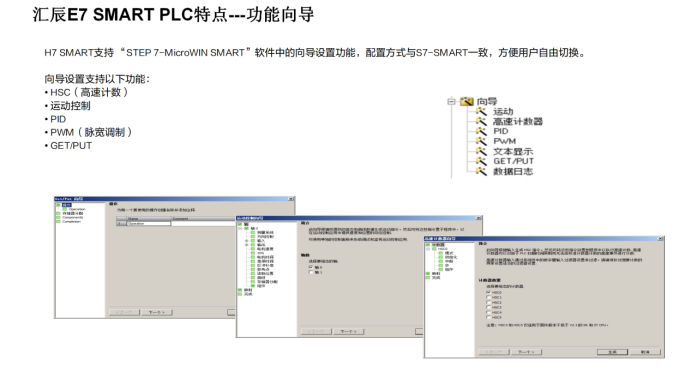

2.PLC開發及調試思路與S7-200 smart一致，工程師無需再次學習，完美過渡。

3.性價比高，提升客戶產品的價比。

4.優質的技術服務，匯辰幫助客戶從工藝分析、方案設定、選型到產品使用全套的服務。
