引言

       現如今，新冠病毒已經全球肆虐三年有余，給經濟造成巨大損失，給人民身心帶來了巨大的痛苦。隨著各地進入了常態化防控階段，同時確保堅持“動態清零”的目標，對核酸檢測能力提出了更高要求。因此，各地衛生健康委根據國家關于進一步提升核酸檢測能力擴大檢測范圍的要求，加快推進PCR/NGS實驗室的規劃與建設。

項目介紹

       該項目為某人民醫院的核酸檢驗室，考慮核酸檢測最佳性價比，設計為3.5萬管、和1.5萬管。在考慮PCR的同時還要兼顧NGS功能。

       原始設計院設計為1500+ET200SP系列控制，根據現場設備分布采用從站系列，院方領導覺得用1個CPU對系統有潛在的風險，想采用多個CPU，考慮實驗室26個房間，單此需要26 個PID，還涉及排風，送風的變頻控制，共有36個PID控制回路。采用多系統CPU造價超出預算。用S7-200 Smart本身只有8個PID，整個系統又具有關聯性，感覺配置比較困難。院領導本身對國產具有很強的認同感，并且匯辰E7系列自帶的PID功能完全可以滿足，采用國產控制器也能達到控制需要

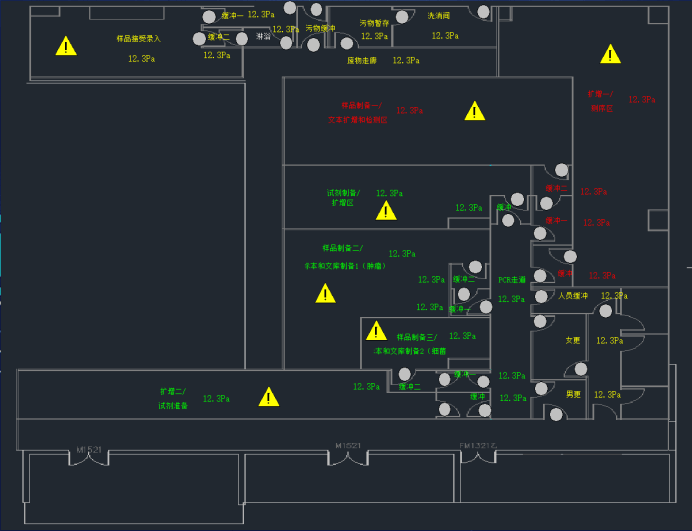

平面圖

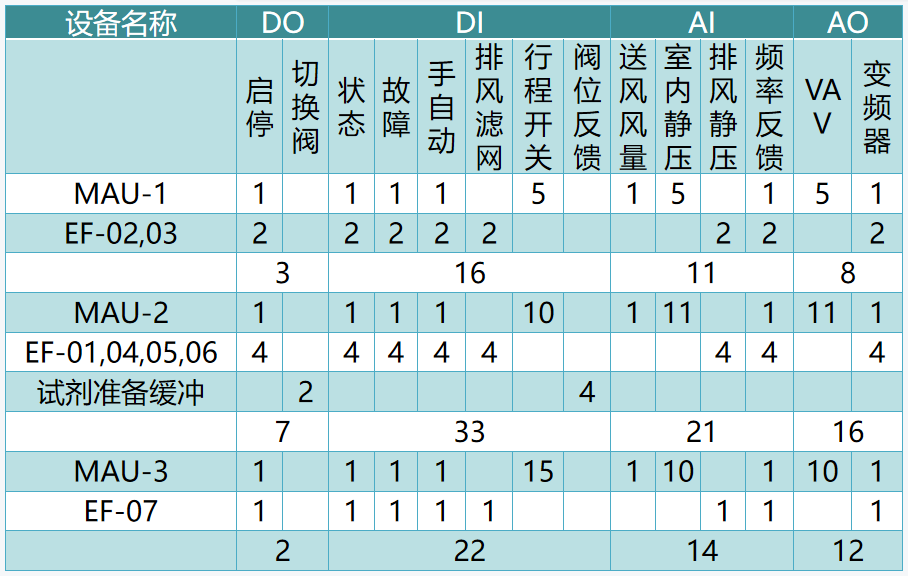

點位圖

PLC控制系統配置

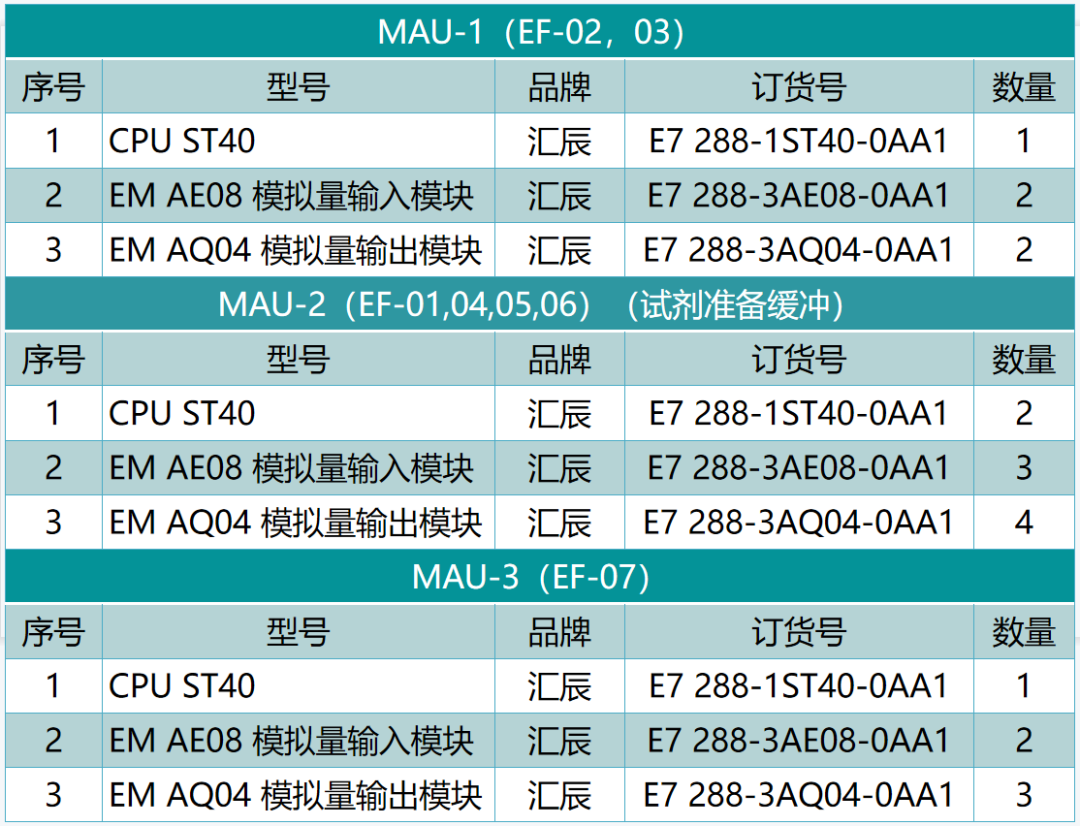

結合現場點位及設備分布和匯辰E7系列CPU的擴展能力選擇如下：

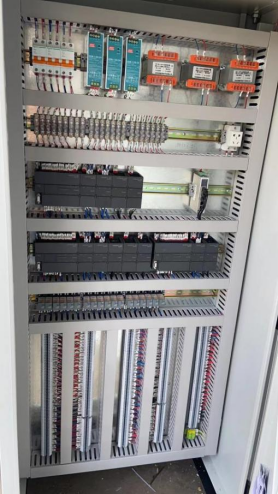

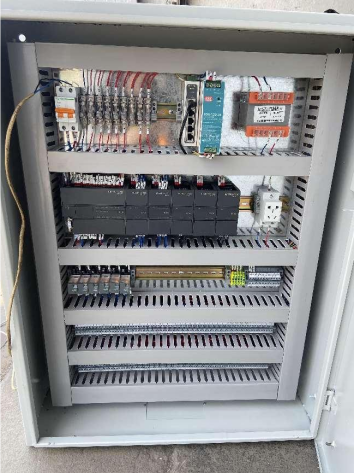

控制柜1                                                                                                            控制柜2

項目設計

      溫濕度功能：MAU采用恒溫恒濕機控制溫濕度。

      送風功能：根據送風風管風量傳感器控制MAU變頻器從而達到送風風量的要求，試驗室內送風采用CAV。

      排風功能：排風根據室內靜壓控制VAV動作。排風靜壓控制排風變頻器的頻率。讓風量構成關聯性從而達到實驗室房間的梯度壓差要求。

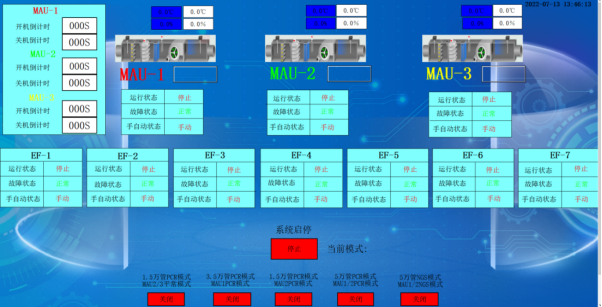

運行監控畫面

項目的難點與總結

在施工的時候考慮預算成本。將VAV換成普通風閥執行器實驗室對房間梯度壓差要求極高，特別是PCR切刀NGS房間壓差有的從負壓變成正壓，涉及2次PID的控制調節。經過現場工程施工人員和自控調試人員的緊密配合圓滿的達到了原始設計要求。

若采用最開始1500設計方案成本嚴重超出預算，采用匯辰E7系列PLC硬件和西門子編程軟件達到最佳性價比。

應用體會

1. 匯辰自動化整套解決方案，性能穩定，可靠！

2. PLC開發及調試思路與S7-200 smart一致，工程師無需再次學習，完美過渡。

3. 性價比高，提升客戶產品的價比。

4. 優質的技術服務，匯辰幫助客戶從工藝分析、方案設定、選型到產品使用全套的服務。
