匯辰IM155 Profinet分布式IO解決方案在換熱站中的應用

隨著工業自動化的不斷發展，換熱站作為城市供熱系統的重要組成部分，其運行效率和管理水平對于保障供熱質量和節能減排具有重要意義。為了提升換熱站的自動化控制水平，匯辰自動化推出了IM155 Profinet分布式IO解決方案。該方案以IM155通訊接口模塊為核心，通過高速以太網通訊和Profinet協議，實現了換熱站內部設備與系統主站之間的無縫連接和精確控制。本文將詳細介紹匯辰IM155 Profinet分布式IO解決方案在換熱站中的應用及其主要功能特性。

匯辰IM155 Profinet分布式IO解決方案是專為換熱站等工業自動化場景設計的控制系統。該方案基于M155通訊接口模塊，通過高速以太網通訊和Profinet協議，實現了換熱站內部各個設備與控制系統之間的實時數據交互和精確控制。通過部署該解決方案，換熱站可以實現自動化監控、遠程控制和優化運行，提高供熱效率和管理水平，降低能源消耗和運營成本。

設備圖片

1、高速以太網通訊：匯辰IM155 Profinet分布式IO解決方案采用高速以太網通訊技術，確保數據傳輸?shù)膶崟r性和準確性。這使得換熱站內部各個設備與控制系統之間的數據交互更加快速、可靠，為實時監控和精確控制提供了有力支持。

2、支持Profinet主從通訊協議：該解決方案兼容Profinet主從通訊協議，可以輕松掛載在Profinet主站設備下。這種兼容性使得換熱站能夠無縫集成到現有的自動化控制系統中，實現與上級管理系統的順暢通信和數據共享。

3、模塊化設計，應用靈活可擴展：匯辰IM155 Profinet分布式IO解決方案采用模塊化設計思想，單個M155通訊接口模塊可擴展多個IO模塊，如匯辰H7smart模塊或西門子S7smart模塊。這種設計使得系統能夠根據實際需求進行靈活配置和擴展，無論是增加監控點還是控制功能，都能快速響應并滿足換熱站的發展需求。

4、易于集成和維護：該解決方案提供了豐富的接口和配置工具，使得系統集成更加簡單方便。同時，系統還支持遠程診斷和維護功能，降低了運營成本和維護難度。通過可視化的監控界面和友好的操作界面，操作人員可以輕松掌握供熱系統的運行狀態并進行遠程控制。

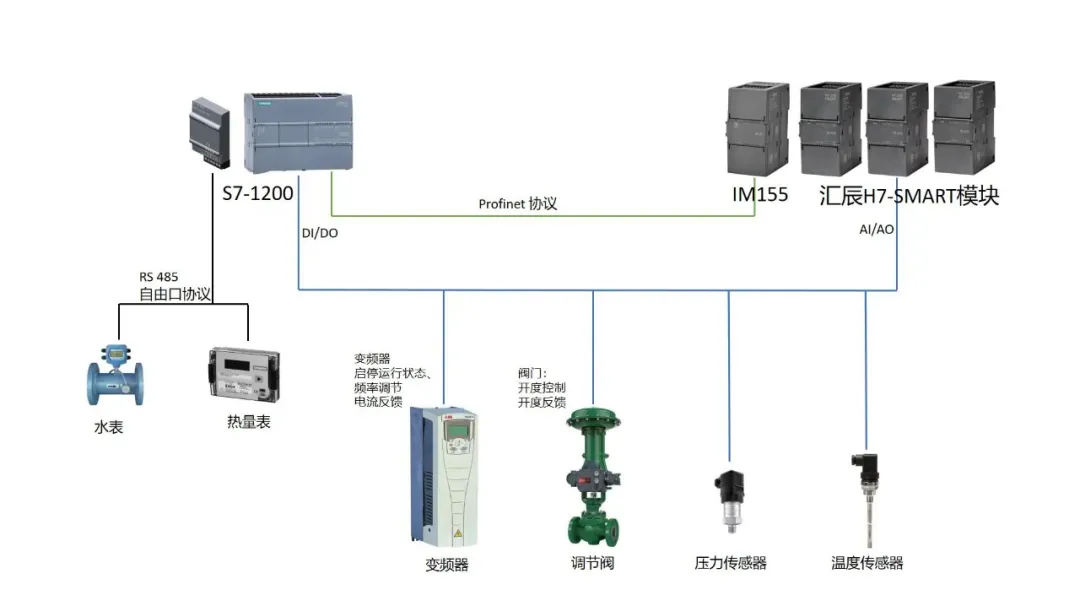

匯辰PLC網絡拓撲圖

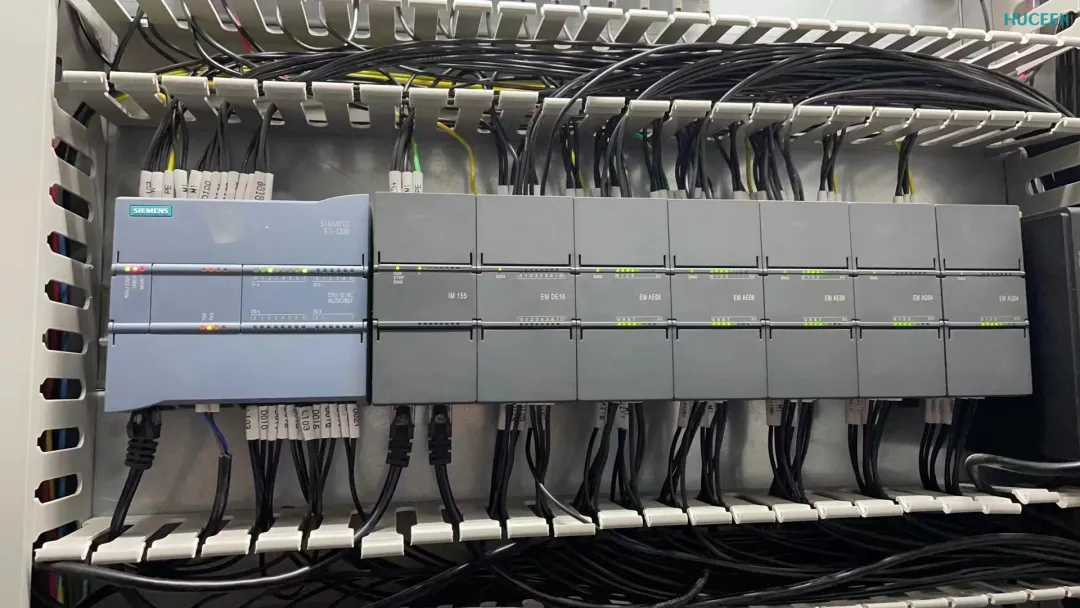

IM155分布式IO模塊
